Integrering av bommar, signaler och ljud
I vår tidigare bomstyrning 24-5444 har vi fokuserat enbart på fällning av bommarna. Signaler och ljud har legat helt separat vilket har medfört att bomrörelser, ljussignaler och ljud har aktiverats samtidigt.
I verkligheten styrs dessa sekventiellt, vilket innebär att klockljud och signaler för biltrafiken börjar en stund innan bommarna fälls. V-signal med tillhörande försignal aktiveras först då bommarna fällts. Klockljudet avslutas också i samband med att bommarna fällts.
Detta har vi försökt efterlikna i den nya bomstyrningen 24-5450. Denna har till uppgift att, förutom att styra servomotorerna till bommarna, även ge signal till signaldekodern 10-4600 och ljuddekodern 18-8742.
Aktivering av bomfällning sker som tidigare via en av ingångarna på Arduinon 24-5450. Detta i sin tur via en enkel strömbrytare eller detektering från spåret.
Koppla in steg för steg
Här följer en inkopplingsanvisning som steg för steg beskriver hur de olika modulerna ansluts till bomstyrningen.
Bommotor
Den kanske viktigaste delen är inkopplingen av bommotorerna. Ett eller två servon ansluts enligt bilden till höger.
Här visas inkopplingen med en vanlig omkopplare.
Ett vanligare inkopplingsalternativ är att låta tåget styra plankorsningen.

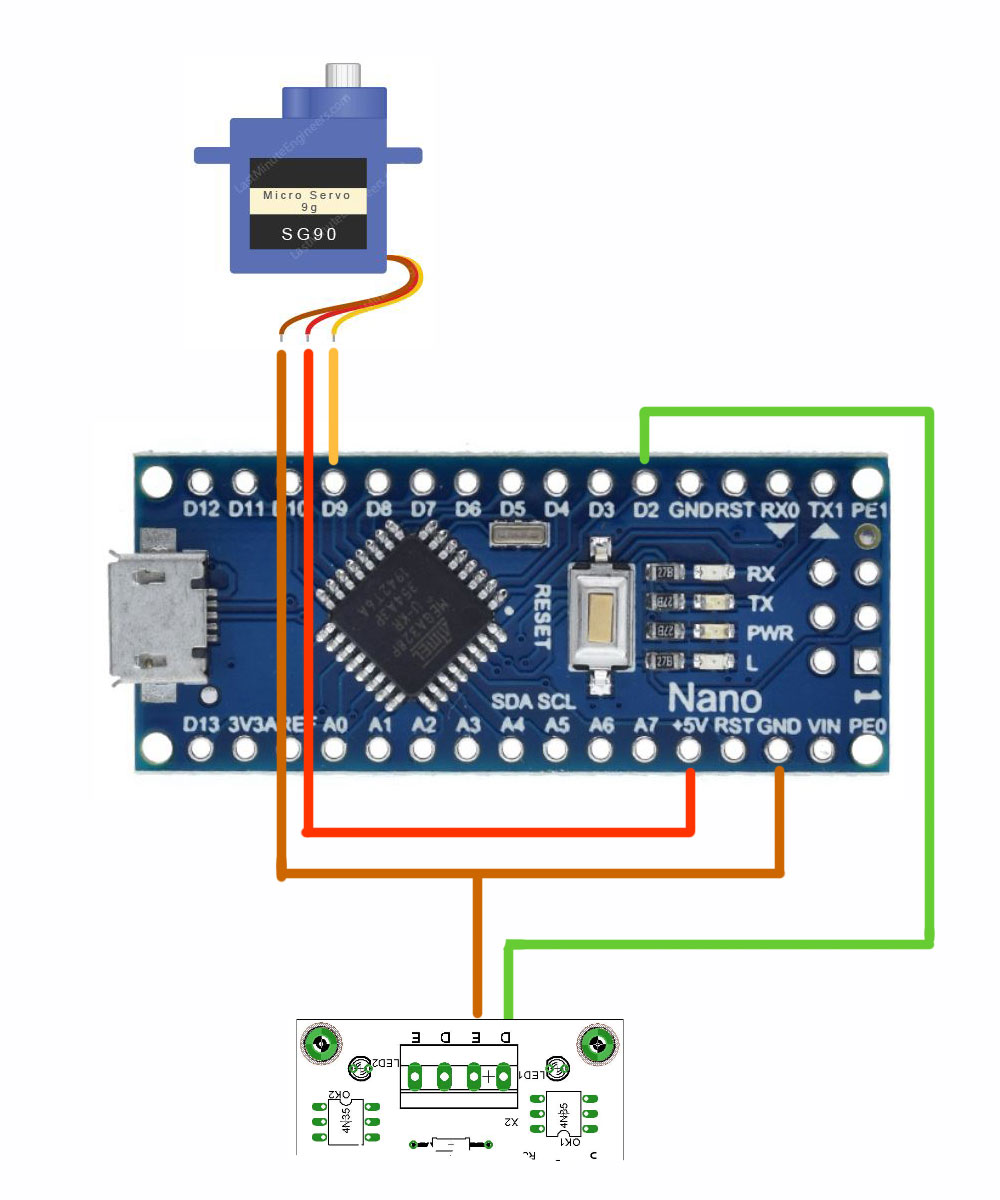

Den nedre bilden visar strömavkännande blockdetektorn 10-305 styra bomfällning då ett tåg kommer in på blocksträckan. Mer om inkoppling av 10-305 finns här.
Signaldekoder 10-4600
Signaldekodern 10-4600 styr vilka signalbilder som skall visas samt blink/fast sken, frekvens och glödtrådsfördröjning.
24-5450 styr dock vilken signalbild dekodern skall visa.

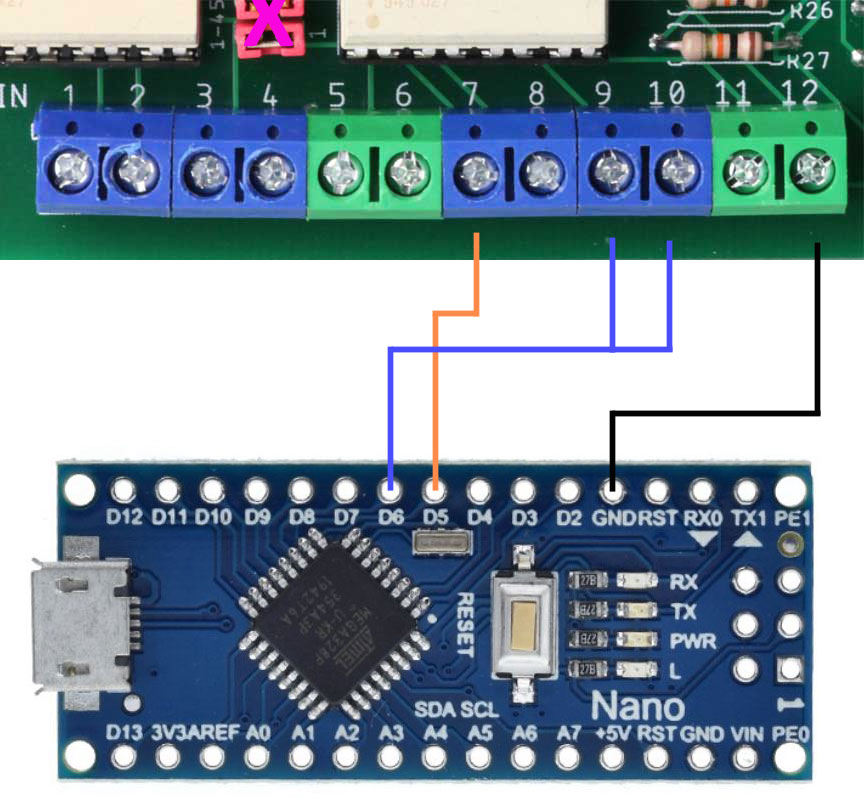

Till höger visas hur anslutningen skall göras.
Notera att de båda byglarna(röda med ett lila kors över) skall tas bort.
Ljudmodul 18-8742

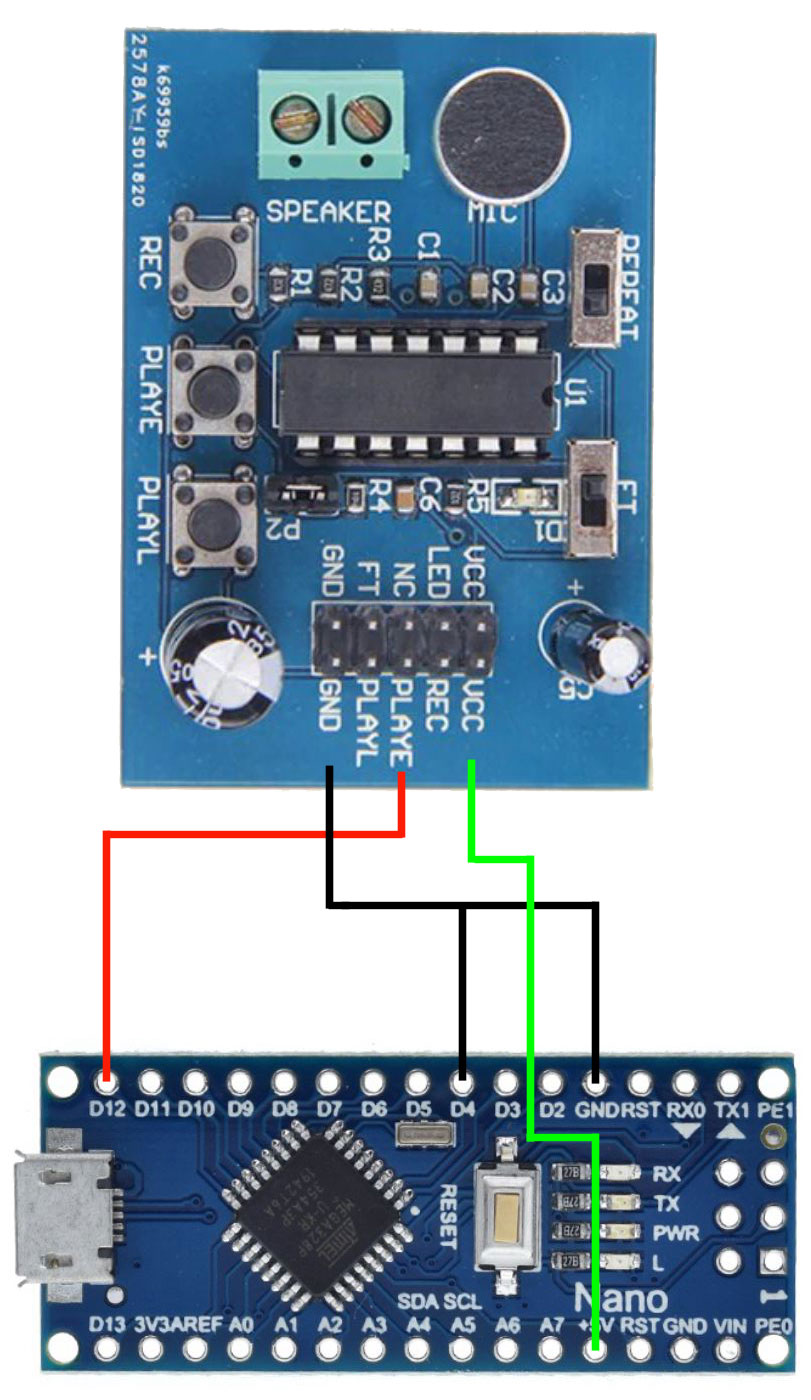

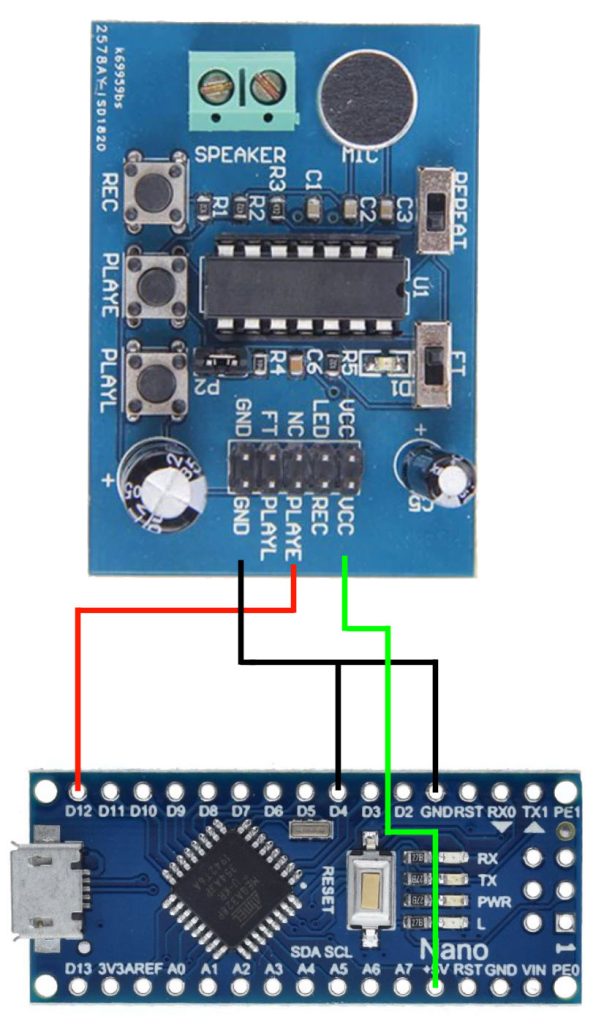

Ljudmodulen har förinspelat klockljud som aktiveras tillsammans med kryssmärkessignalernas växlande blinkljus. Detta sker några sekunder innan bommarna börjar fällas.
Klockljudet avslutas då bommarna fällts.
När bommarna fällts växlar också V-signalen och V-försignalen signalbild.
